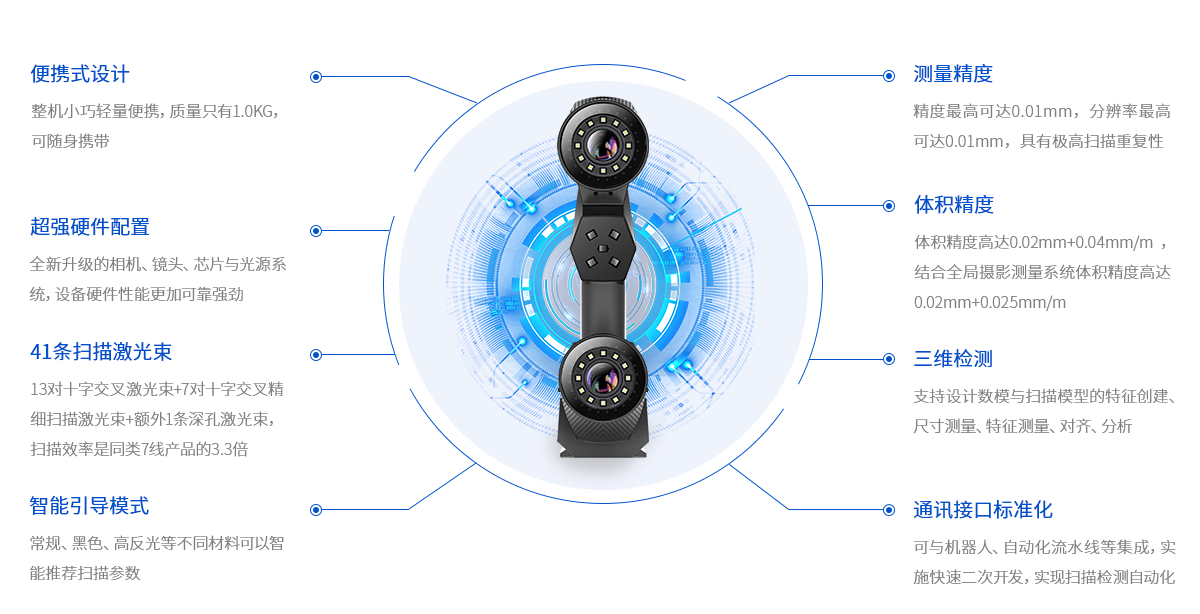

測量精度
●標準掃描模式下AtlaScan的精度與分辨率均均為0.02mm、精細掃描模式下精度與分辨率高達0.01mm，更高的分辨率可更真實的還原被測工件表面細節。
●體積精度高達0.02mm+0.03mm/m ，結合全局?jǐn)z影測量系統體積精度高達0.02mm+0.025mm/m。
●快捷的校準程序與超強的環境適應性，掃描精度不隨設備使用時間及惡劣使用環境影響。
測量速度
●即插即用的系統，無任何前置使用程序。
●目標反射標記點粘貼數量減少50%以上，節省標記點粘貼與剝離時間。
●采用了全新升級的工業相機與光源系統，測量速度高達到1600000次/秒，單幅掃描面積最大達到600×550mm。實際建模效率相對市場主流7線產品提升2倍左右。
●使用高效穩定的USB3.0接口，實現數據的最大速率的傳輸，提高掃描幀率，節約掃描時間。
掃描特性
●多功能3D掃描：黑色、高亮、彩色表面可直接掃描，無需任何預處理，可以實時掃描不同的物體尺寸和表面類型。
●多功能按鍵與軟件實時交互，快速訪問高頻軟件功能。
●智能掃描指示燈，當掃描距離過近或過遠時，指示燈自動變換顏色提醒調整掃描距離。
●兼容UG、polyworks、solidworks、Geomagic Studio等三維設計軟件。
●操作方便，適用范圍廣，可在狹窄的空間掃描，對工作環境無要求。
軟件特性
●掃描可視化：掃描同時電腦同步顯示掃描結果，可實時查看掃描狀態與效果。
●模型對比檢測：支持設計數模與掃描模型的特征創建、對齊、比對等，可一鍵生成檢測報告。
●智能掃描引導模塊：用戶只需要輕點鼠標選擇不同工況即可輕松配置理想設備掃描參數，有效降低設備使用門檻，提升設備使用效率。
●自由空間坐標系創建：用戶可自定義特征創建獨立空間坐標系。
●一鍵檢測報告生成：可根據實際產品，進行不同方式的對齊、測量、比對檢測等;可實現全尺寸及形位公差的檢測分析，并自動生產檢測報告。

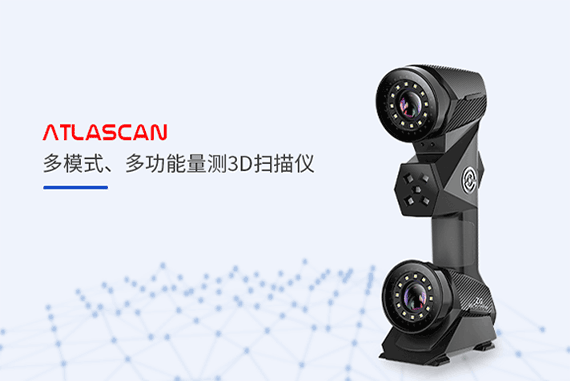

| 產品型號 | Atlascan | |
| 模式 | 標準模式 | 精細模式 |
| 測量速率 | 1,600,000次測量/秒 | 900,000次測量/秒 |
| 掃描區域 | 最大600×500mm | |
| 激光光源 | 26條藍色激光線+額外一條掃描深孔+額外14條掃描細節 | |
| 激光列別 | Ⅱ類（人眼安全） | |
| 分辨率 | 最高0.01mm | |
| 精度 | 最高0.02mm | 最高0.01mm |
| 體積精度 | 0.02+0.03mm/m | --- |
| 體積精度+Photoshot | 0.02+0.025mm/m | --- |
| 孔位精度 | 最高0.02mm | |
| 孔位體積精度 | 0.02+0.03mm/m | |
| 孔位體積精度+Photoshop | 0.02+0.025mm/m | |
| 基準距離 | 350mm | 200mm |
| 景深 | 450mm | 200m |
| 景深 | 最大550mm | |
| 大場景優化模塊 | 可選配 | |
| 便攜式CMM模塊 | 可選配 | |
| 重量 | 1.0kg | |
| 尺寸 | 310×147×80mm | |
| 傳輸方式 | USB3.0 | |
| 工作溫度 | -20~40℃ | |
| 工作濕度（非冷凝） | 10~90% | |
| 輸出格式 | .asc,.stl,.obj,.ply,.txt,.xyz等可定制 | |
| 兼容格式 | 3D Systems(Geomagic Solutions) 、In nov Metric Software(Poly Works)、Dassault Systems(CATIA V 5和 SolidWorks) 、PTC(Pro/ENGINEER) Autodesk(Inventor、Alias、3dsMax、May a、Softimage) 、Siemens(NX和 SolidEdge) 等 | |
