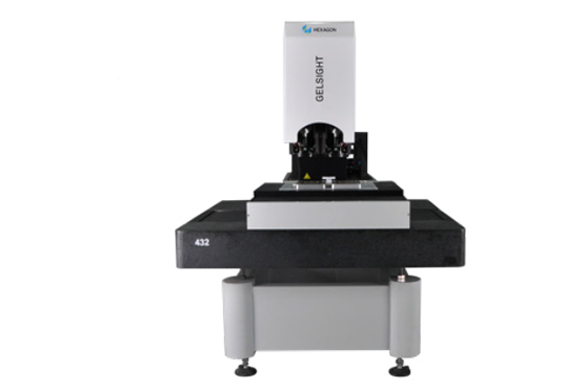

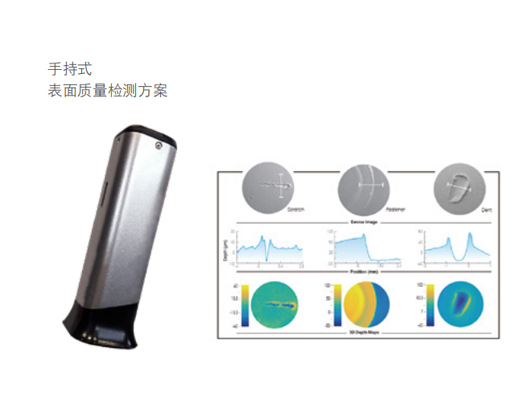

表面質量檢測方案通過有一層特殊涂層硅膠片壓在物體表面，硅膠涂層變形與被測物體貼合，安裝在另一側的相機在特制光源下記錄照片，通過計算機視覺算法分析生成表面 3D 輪廓來測量數據結果。
·單個相機通過光度立體技術解決 3D 表面問題，可更換不同鏡頭，適用不同場所角的測量 (R>0.02mm)，高度差，曲面變化的平滑度；
·測量應用：普通影像或激光無法檢測的元素，如劃傷、凹痕的深度和寬度，小倒角；
·可適應各種產品表面，無需重新調節（不同透明度，不同顏色，不同光澤）；
·工作臺全機采用精密 00 級花崗巖，降低形變系數，減少震動，穩定性高；
·一鍵式測量，實時顯示測量結果，可快速導出結果報表；
·全伺服閉環控制，三軸進口伺服馬達。
·單個相機通過光度立體技術解決 3D 表面問題，可更換不同鏡頭，適用不同場所角的測量 (R>0.02mm)，高度差，曲面變化的平滑度；
·測量應用：普通影像或激光無法檢測的元素，如劃傷、凹痕的深度和寬度，小倒角；
·可適應各種產品表面，無需重新調節（不同透明度，不同顏色，不同光澤）；
·工作臺全機采用精密 00 級花崗巖，降低形變系數，減少震動，穩定性高；
·一鍵式測量，實時顯示測量結果，可快速導出結果報表；
·全伺服閉環控制，三軸進口伺服馬達。
| 行程 (mm) | 400(X)×300(Y)×200(Z) | 鏡頭倍率 | 0.5X | 0.8X | 1X | 2X |
| 工作臺承重 (kg) | 5 | 外形尺寸 (mm) | 60×60×120 | 60×60×220 | ||
| 機臺重量 (kg) | 260 | 視野 (mm) | 17×14.2 | 10.6×8.9 | 8.5×7.1 | 4.3×3.5 |
| 測量精度 | RDS (STD/AVE) <3% | 分辨率 (X/Y) | 6.9μm | 4.3μm | 3.45μm | 1.73μm |
| 鏡頭 | 專用遠心鏡頭 | 分辨率 (Z) | 1μm | 0.6μm | 0.5μm | 0.25μm |
| 光源 | 特制光源 | Z 軸測量量程 | 0-0.5mm | 0-0.5mm | 0-0.5mm | 0-0.25mm |
| 電源 | 220 V ± 10%，50 Hz，( 接地電阻小于 4 歐姆 ) | 測量精度 | RDS (STD/AVE) <3% | |||
| 工作環境 | 振動 <0.002g，<15Hz | 拍攝速度 | 100 ms | |||
| 光源 | 6 通道 | |||||
